產品服務
振動臺、沖擊臺、碰撞臺、跌落臺、高低溫試驗箱、快速溫變?cè)囼?yàn)箱、溫度沖擊試驗箱（兩箱提籃式）、溫度沖擊試驗箱（三箱式）、三綜合（振動、溫度、濕度）、低氣壓試驗箱、太陽輻射試驗箱（光照）、步入式環境試驗箱等力學、環境試驗設備。
振動臺
振動臺在試驗條件下模擬振動環境，測試各種振動試驗應用領域中的沖擊強度和可靠性。在實驗室借助振動臺系統可以模擬再現正弦、隨機、諧振搜尋與駐留、典型沖擊和道路仿真等模式。對于產品的質量保新品研發都是必不可少的。
振動臺經特殊設計滿足長時間工作，加裝耐震底座可實現垂直和水平方向振動。標準的臺體安裝了高效氣囊隔振震裝置，使振動傳播到建筑物的振動降到最低，同時在大多數情況下不需要地基。
振動臺、功率放大器和振動測控制系統組成了一套完整的振動試驗系統，依照相關的國家和國際標準（如：MIL-STD、DIN、ISO、ADTM、IEC、ISTA、GB、GJB、JIS、BS等）

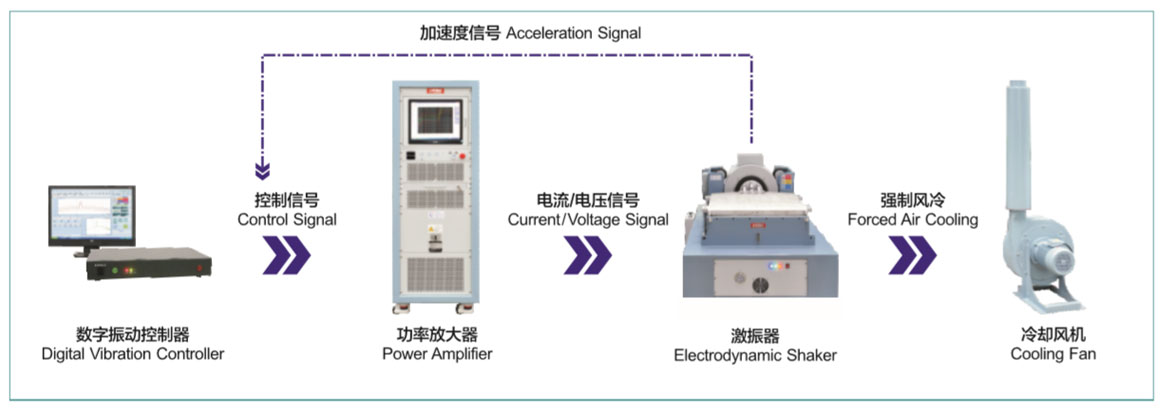

振動臺工作原理

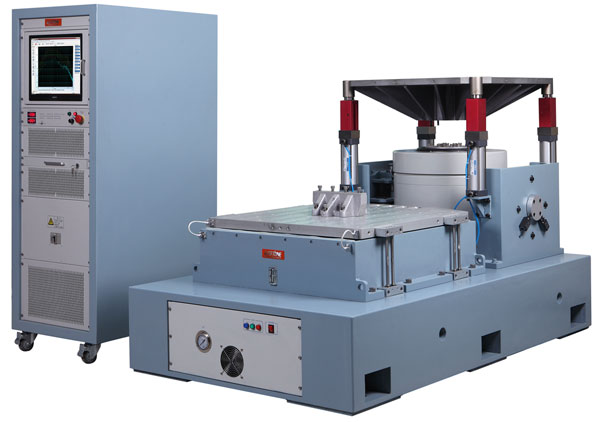

振動臺實物圖
產品特點
● 堅強之懸掛系統與直線運動導向，承載能力強，導向性好，穩定性高
● 中心負載氣囊靜剛度大，動剛度小，承載能力強，振幅變化時表現絕佳
● 高效率D Class功率轉換，3-Sigma峰值電流，提供最優化的功率消耗和最小的諧波失真
● 快速自檢診斷及連鎖保護，安全可靠度高
● 氣囊隔離減震裝置使振動臺無須專用地基，完美再現振動波型及減少振動傳輸
● 提供水平及擴展平臺之不同運用
● 控制器的選用搭配提供最簡易操控
|
系統型號 |
EV203 |
EV206 |
EV210 |
EV220 |
EV232 |
EV240 |
EV250 |
EV260 |
EV320 |
EV330 |
EV340 |
EV350 |
EV360 |
EV420 |
EV430 |
EV440 |
EV450 |
EV460 |
|
頻率范圍（Hz） |
1-2500 |
1-3000 |
1-3000 |
1-3000 |
1-3000 |
1-2500 |
1-2500 |
1-2700 |
1-3000 |
1-2700 |
1-2700 |
1-2500 |
1-2500 |
1-3000 |
1-2500 |
1-2500 |
1-2500 |
1-2500 |
|
最大激振力Kg（KN) |
300 |
600 |
1000 |
2200 |
3200 |
4000 |
5000(49) |
6000(58.8) |
2000 |
3000 |
4000(39.2) |
5000(49) |
6000(58.8) |
2000 |
3200 |
4000(39.2) |
5000(49) |
6000(58.8) |
|
最大位移（mmp-p） |
40 |
50.8 |
50.8 |
50.8 |
50.8 |
50.8 |
50.8 |
50.8 |
76.2 |
76.2 |
76.2 |
76.2 |
76.2 |
101.6 |
101.6 |
101.6 |
101.6 |
101.6 |
|
最大加速度 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
80 |
85 |
100 |
82 |
100 |
66 |
85 |
100 |
82 |
100 |
|
最大速度（cm/s） |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
250 |
250 |
250 |
200 |
|
有效載荷（Kg) |
120 |
200 |
200 |
400 |
400 |
500 |
800 |
1000 |
400 |
400 |
500 |
1000 |
1000 |
400 |
500 |
500 |
1000 |
1000 |
|
激振器型號 |
VG300/40 |
VG600/50 |
VG1000/50 |
VG2200/50 |
VG3200/50 |
VG4000/50 |
VG5000/50 |
VG6000/50 |
VC2200/76 |
VG3200/76 |
VG4000/76 |
VG5000/76 |
VG6000/76 |
VG2000/100 |
VG3200/100 |
VG4000/100 |
VG5000/100 |
VG6000/100 |
|
動圈質量（Kg） |
3 |
6 |
10 |
22 |
32 |
40 |
50 |
50 |
25 |
35 |
35 |
60 |
55 |
30 |
35 |
35 |
60 |
60 |
|
動圈直徑 |
￠150 |
￠200 |
￠240 |
￠320 |
￠400 |
￠440 |
￠445 |
￠445 |
￠320 |
￠320 |
￠440 |
￠440 |
￠445 |
￠320 |
￠400 |
￠445 |
￠445 |
￠445 |
|
冷卻方式 |
強制風冷 |
|||||||||||||||||
|
激振器重量 |
460 |
920 |
1100 |
1700 |
2500 |
2500 |
3500 |
4500 |
1700 |
2500 |
3500 |
3500 |
4500 |
1700 |
2500 |
3500 |
4500 |
4500 |
|
激振器尺寸 |
750*560*670 |
800*600*710 |
845*685*840 |
1200*870*1100 |
1270*980*1140 |
1400*980*1140 |
1600*1120*1340 |
1650*1150*1280 |
1200*870*1130 |
1270*980*1140 |
1650*1150*1280 |
1650*1150*1280 |
1650*1150*1280 |
1200*870*1130 |
1270*980*1140 |
1650*1150*1280 |
1650*1150*1280 |
1650*1150*1280 |
|
功率放大器型號 |
Amp3k |
Amp6k |
Amp12k |
Amp22k |
Amp35k |
Amp50k |
Amp60k |
Amp70k |
Amp30k |
Amp40k |
Amp50k |
Am70k |
Amp70k |
Amp22k |
Amp40k |
Amp60k |
Amp70k |
Amp70k |
|
功率放大器重量 |
250 |
320 |
350 |
500 |
550 |
600 |
800 |
1000 |
550 |
600 |
800 |
900 |
1000 |
550 |
600 |
800 |
900 |
900 |
|
功率放大器尺寸 |
880*580*1500 |
880*580*1270 |
880*580*1690 |
880*580*1520 |
910*620*1550 |
910*620*2000 |
910*620*2000 |
910*620*2000 |
880*580*1520 |
910*620*1550 |
910*620*2000 |
910*620*2000 |
910*620*2000 |
880*580*1520 |
910*620*1550 |
910*620*2025 |
910*620*2000 |
910*620*2000 |
|
電源 |
三相AC380V±10％50Hz |
|||||||||||||||||
|
總功率(Kw) |
9 |
20 |
25 |
35 |
56 |
56 |
75 |
75 |
40 |
56 |
75 |
75 |
75 |
45 |
56 |
75 |
75 |
75 |
可選項：水平滑臺 垂直擴展臺 輔助裝置 振動控制器
